Stainless Steel AISI 316

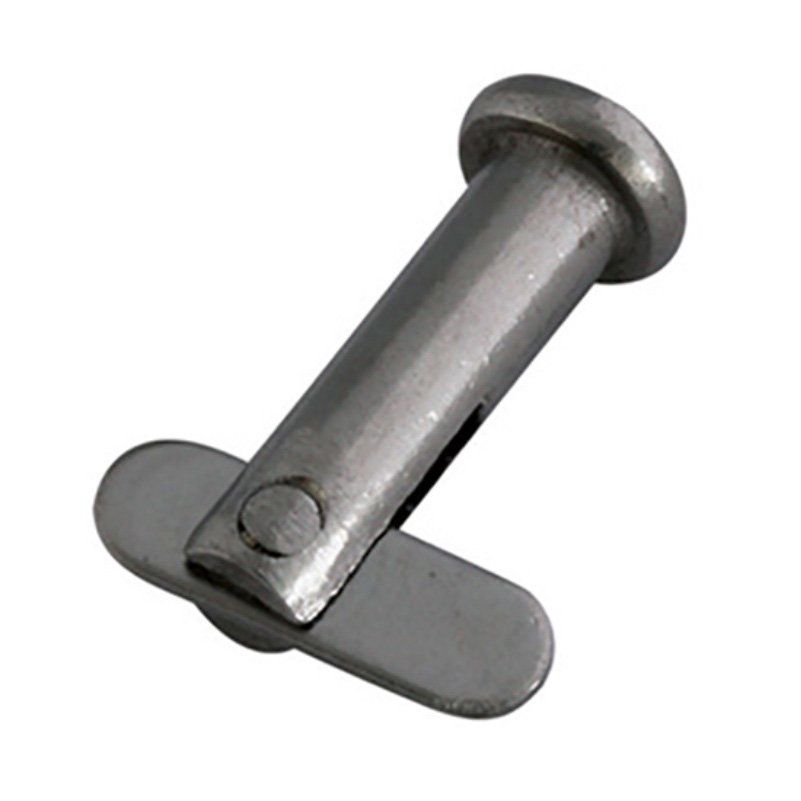

Clevis pin with dropnose pin
Product Code | A Diameter | B | C Diameter | D | E | F | H | Diameter |
09.900.099 | 5 mm | 25 mm | 8 mm | 2 mm | 15 mm | 5 mm | 2.5 mm | Ø/ 2 mm |
09.900.100 | 5 mm | 30 mm | 8 mm | 2 mm | 15 mm | 5 mm | 2.5 mm | Ø/ 2 mm |
09.900.101 | 5 mm | 40 mm | 8 mm | 2 mm | 15 mm | 5 mm | 2.5 mm | Ø/ 2 mm |
09.900.102 | 5 mm | 50 mm | 8 mm | 2 mm | 15 mm | 5 mm | 2.5 mm | Ø/ 2 mm |
09.900.104 | 6 mm | 25 mm | 10 mm | 2 mm | 20 mm | 6 mm | 3 mm | Ø/ 2 mm |
09.900.105 | 6 mm | 30 mm | 10 mm | 2 mm | 20 mm | 6 mm | 3 mm | Ø/ 2 mm |
09.900.106 | 6 mm | 40 mm | 10 mm | 2 mm | 20 mm | 6 mm | 3 mm | Ø/ 2 mm |
09.900.107 | 6 mm | 50 mm | 10 mm | 2 mm | 20 mm | 6 mm | 3 mm | Ø/ 2 mm |
09.900.113 | 6 mm | 60 mm | 10 mm | 2 mm | 20 mm | 6 mm | 3 mm | Ø/ 2 mm |
09.900.114 | 6 mm | 80 mm | 10 mm | 2 mm | 20 mm | 6 mm | 3 mm | Ø/ 2 mm |
09.900.115 | 8 mm | 30 mm | 12 mm | 2.5 mm | 22 mm | 8 mm | 4 mm | 3 mm |
09.900.116 | 8 mm | 40 mm | 12 mm | 2.5 mm | 22 mm | 8 mm | 4 mm | 3 mm |
09.900.117 | 8 mm | 50 mm | 12 mm | 2.5 mm | 22 mm | 8 mm | 4 mm | Ø/ 3 mm |
09.900.118 | 8 mm | 60 mm | 12 mm | 2.5 mm | 22 mm | 8 mm | 4 mm | 3 mm |
09.900.123 | 8 mm | 100 mm | 12 mm | 2.5 mm | 22 mm | 8 mm | 4 mm | Ø/ 3 mm |
09.900.124 | 8 mm | 120 mm | 12 mm | 2.5 mm | 22 mm | 8 mm | 4 mm | Ø/ 3 mm |
